Sebagai pemasok seluncuran udara granit, saya memahami pentingnya mengukur kinerja komponen presisi ini secara akurat. Seluncuran udara granit banyak digunakan dalam berbagai aplikasi industri, termasuk manufaktur semikonduktor, pemesinan presisi, dan inspeksi optik, yang mengutamakan presisi dan stabilitas tinggi. Dalam postingan blog ini, saya akan membagikan beberapa metode dan pertimbangan utama untuk mengukur kinerja seluncuran udara granit.
1. Akurasi Gerak
Salah satu indikator kinerja utama seluncuran udara granit adalah keakuratan gerakannya. Ini mencakup akurasi linier dan sudut.
Akurasi Linier
Akurasi linier mengacu pada seberapa dekat pergerakan sebenarnya dari slide sesuai dengan jalur linier yang diinginkan. Untuk mengukur akurasi linier, kita dapat menggunakan interferometer laser. Perangkat ini memancarkan sinar laser yang dipantulkan dari cermin yang dipasang pada bagian seluncuran udara yang bergerak. Dengan menganalisis pola interferensi sinar laser yang dipantulkan, kita dapat mengukur perpindahan slide secara tepat. Pengukuran biasanya dilakukan di beberapa titik di sepanjang jalur perjalanan slide untuk memastikan keakuratan linier yang konsisten di seluruh bagian. Misalnya, dalam proses pembuatan semikonduktor presisi tinggi, keakuratan linier seluncuran udara granit mungkin perlu berada dalam beberapa mikrometer pada jarak tempuh beberapa ratus milimeter.
Akurasi Sudut
Akurasi sudut sangat penting ketika perosotan harus bergerak dalam garis lurus tanpa penyimpangan rotasi. Autocollimator dapat digunakan untuk mengukur akurasi sudut. Autocollimator memproyeksikan seberkas cahaya ke cermin kecil pada slide. Setiap pergerakan sudut slide akan menyebabkan penyimpangan pada berkas pantulan, yang dapat diukur dengan autokolimator. Pengukuran ini membantu memastikan bahwa slide bergerak dalam garis yang benar-benar lurus dan tidak miring atau diputar selama pengoperasian.
2. Pengulangan
Pengulangan adalah metrik kinerja penting lainnya. Mengacu pada kemampuan seluncuran udara untuk kembali ke posisi yang sama berulang kali dengan tingkat akurasi yang tinggi. Untuk mengukur kemampuan pengulangan, slide dipindahkan ke posisi tertentu beberapa kali (biasanya minimal 10 kali). Posisi slide diukur setiap kali menggunakan alat pengukur presisi tinggi seperti linear encoder. Selisih antara posisi yang diukur kemudian dihitung. Variasi yang rendah dalam pengukuran ini menunjukkan kemampuan pengulangan yang tinggi. Misalnya, dalam sistem inspeksi optik otomatis, seluncuran udara granit harus memiliki kemampuan pengulangan yang sangat baik untuk memastikan bahwa inspeksi dilakukan di lokasi yang sama persis pada setiap benda kerja.
3. Kapasitas Beban dan Kekakuan
Kapasitas Beban
Kapasitas beban seluncuran udara granit adalah berat maksimum yang dapat ditopangnya tanpa penurunan kinerja yang signifikan. Untuk menentukan kapasitas beban, dilakukan serangkaian pengujian dengan meningkatkan beban pada perosotan secara bertahap dengan tetap memantau keakuratan dan kestabilan geraknya. Peralatan pengujian beban khusus digunakan untuk menerapkan beban secara merata pada slide. Jika perosotan mulai menunjukkan tanda-tanda penurunan akurasi atau peningkatan getaran pada beban tertentu, beban tersebut dianggap mendekati kapasitas maksimumnya. Misalnya, dalam aplikasi pemesinan presisi tugas berat, seluncuran udara granit harus mampu menopang berat pahat pemotong dan benda kerja tanpa mengurangi kinerjanya.
Kekakuan
Kekakuan berkaitan dengan seberapa besar defleksi slide di bawah beban tertentu. Perosotan yang lebih kaku akan memiliki defleksi yang lebih kecil, yang penting untuk menjaga presisi tinggi. Kekakuan dapat diukur dengan menerapkan gaya yang diketahui pada slide dan mengukur perpindahan yang dihasilkan. Slide dengan kekakuan tinggi diinginkan dalam aplikasi di mana terdapat gaya dinamis yang bekerja pada slide, seperti dalam operasi pemesinan kecepatan tinggi.
4. Kerataan dan Kekasaran Permukaan
Kerataan Permukaan
Kerataan permukaan granit seluncuran udara sangat penting untuk gerakan yang halus dan akurat. Alat ukur kerataan seperti mesin pengukur koordinat (CMM) dapat digunakan untuk mengukur kerataan permukaan granit. CMM menggunakan probe untuk menyentuh beberapa titik pada permukaan slide, dan kemudian perangkat lunak menganalisis data untuk menghitung deviasi kerataan. Dalam aplikasi di mana slide perlu menopang komponen halus, seperti dalam manufaktur mikro - elektronik, diperlukan kerataan permukaan tingkat tinggi.
Kekasaran Permukaan
Kekasaran permukaan mempengaruhi gesekan antara slide dan bantalan udara. Profilometer dapat digunakan untuk mengukur kekasaran permukaan granit. Profilometer mengukur puncak dan lembah mikroskopis di permukaan. Permukaan halus dengan kekasaran rendah lebih disukai untuk kinerja bantalan udara yang lebih baik dan mengurangi keausan.
5. Kinerja Bantalan Udara
Bantalan udara adalah komponen kunci yang memungkinkan pergerakan seluncuran udara granit dengan mulus dan tanpa gesekan.
Tekanan dan Aliran Udara
Tekanan dan aliran udara yang tepat sangat penting untuk pengoperasian bantalan udara yang benar. Sensor tekanan udara dan pengukur aliran dapat digunakan untuk mengukur parameter ini. Tekanan udara harus dijaga dalam kisaran tertentu untuk memastikan perosotan mengapung dengan lancar di atas bantalan udara. Jika tekanan udara terlalu rendah, kaca geser dapat bersentuhan dengan permukaan sehingga menyebabkan gesekan dan keausan. Jika tekanan udara terlalu tinggi, dapat menyebabkan ketidakstabilan.
Izin Bantalan Udara
Jarak bebas antara slide dan permukaan bantalan udara juga merupakan faktor penting. Jarak bebas ini dapat diukur menggunakan sensor perpindahan non - kontak. Jarak bebas bantalan udara yang konsisten dan tepat diperlukan untuk kinerja optimal dan keandalan jangka panjang.
Mengapa Memilih Seluncuran Udara Granit Kami?
Perusahaan kami menawarkan seluncuran udara granit berkualitas tinggi yang dirancang dan diproduksi untuk memenuhi standar kinerja paling ketat. Kami menggunakan teknik manufaktur canggih dan bahan granit bermutu tinggi untuk memastikan kinerja terbaik. Seluncuran udara granit kami cocok untuk berbagai aplikasi industri dan dapat disesuaikan untuk memenuhi kebutuhan pelanggan tertentu.

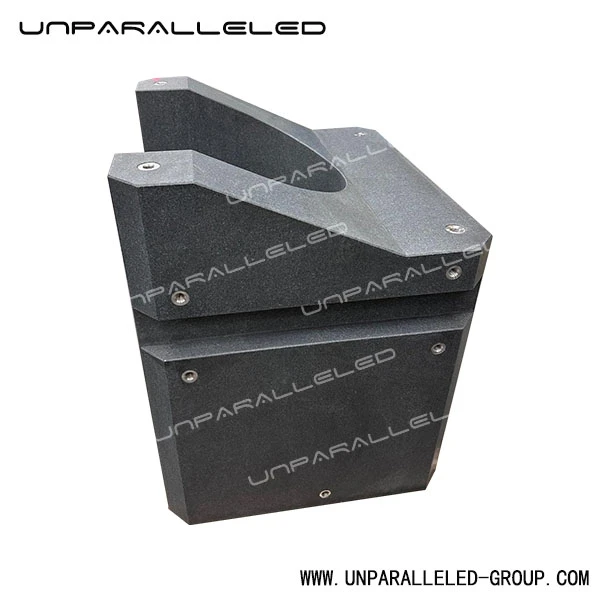

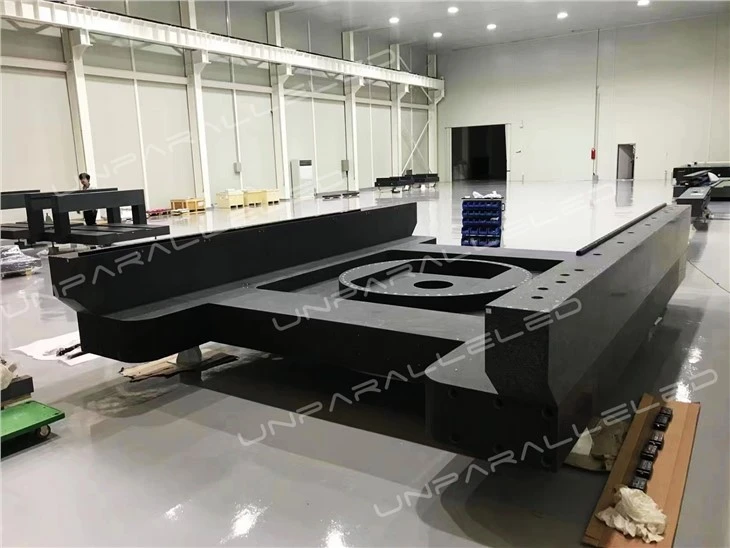

Jika Anda mencariKomponen Presisi Industri,Komponen Struktur Granit, atauPangkalan Granit Inspeksi Penglihatan, produk kami adalah pilihan ideal.
Kami mengundang Anda untuk menghubungi kami untuk informasi lebih lanjut dan mendiskusikan kebutuhan spesifik Anda. Tim ahli kami siap memberikan solusi dan dukungan terbaik untuk aplikasi industri Anda. Baik Anda berkecimpung dalam industri semikonduktor, permesinan presisi, atau inspeksi optik, seluncuran udara granit kami dapat membantu Anda mencapai presisi dan produktivitas yang lebih tinggi.
Referensi
- "Rekayasa Presisi: Prinsip dan Praktek" oleh Bryan, JB
- "Buku Pegangan Metrologi dan Rekayasa Presisi" oleh Elbestawi, MA dan Kapoor, SG
- "Bantalan Udara: Desain dan Aplikasi" oleh Hargreaves, D.
