Dalam proyek penyesuaian peralatan ultra-presisi, pemilihan ketebalan dasar granit sering kali disederhanakan dengan mengadopsi nilai empiris tetap. Banyak produsen peralatan mendesain dengan menyalin langsung parameter ketebalan dasar besi tuang, mengabaikan hubungan yang serasi antara bobot granit, kekakuan, deformasi defleksi, dan tata letak penyangga. Akibatnya, bobot dasar yang berlebihan akan menyebabkan pemborosan biaya, atau ketebalan yang tidak mencukupi menyebabkan defleksi yang tidak dapat ditoleransi dan keakuratan pengoperasian alat berat secara keseluruhan tidak memuaskan. UNPARALLELED Group melaksanakan berbagai proyek kustomisasi dasar granit non-standar dan melayani pelanggan dari sektor semikonduktor, inspeksi metrologi, peralatan laser, dan laboratorium penelitian. Berdasarkan banyak kasus praktis, artikel ini menafsirkan logika pemilihan ketebalan untuk dasar granit dan membantu perusahaan peralatan menyeimbangkan kekakuan, deformasi, berat, dan biaya.
Ketebalan dasar granit terutama dibatasi oleh tiga faktor: defleksi berat sendiri, beban yang diberikan, dan rentang penyangga. Dengan material yang identik, bentang yang lebih besar membawa risiko lebih tinggi terhadap deformasi lentur ke bawah akibat beban dari benda kerja dan modul gerak. Jika ketebalan yang dipilih terlalu tipis, meskipun kerataannya lolos pemeriksaan pabrik, deformasi tekukan yang tidak terlihat akan terjadi setelah perakitan modul mesin dan penerapan beban. Hal ini selanjutnya menyebabkan offset lintasan gerak motor linier, pemfokusan yang tidak akurat untuk inspeksi optik, dan peningkatan kesalahan pengukuran pada mesin pengukur koordinat. Meskipun pelat yang lebih tebal meningkatkan kekakuan, pelat tersebut menyebabkan peningkatan bobot yang tajam dan meningkatkan biaya bahan mentah, permesinan CNC, transportasi, dan pengangkatan di lokasi. Pangkalan tugas berat juga menetapkan persyaratan yang lebih tinggi untuk daya dukung rangka peralatan dan lantai pabrik, sehingga menghasilkan pemborosan sumber daya yang tidak perlu.
Pada tahap peninjauan solusi awal, UNPARALLELED tidak secara langsung memproduksi suku cadang secara ketat sesuai dengan gambar pelanggan. Sebaliknya, verifikasi ketebalan dilakukan terhadap kondisi kerja sebenarnya. Pertama, dimensi keseluruhan dan distribusi titik dukungan pangkalan dikonfirmasi untuk membedakan dukungan empat titik, dukungan terdistribusi multi-titik, atau dukungan kontak permukaan penuh. Kemudian beban statis dan dinamis dari modul atas, perlengkapan perkakas, dan benda kerja terukur dihitung, bersama dengan beban tumbukan dinamis yang dihasilkan oleh pengoperasian motor linier berkecepatan tinggi. Rentang bertindak sebagai indikator kunci untuk pemilihan: jarak bebas yang lebih besar antara dua titik pendukung memerlukan ketebalan dasar yang lebih besar. Untuk alas dengan potongan ringan, alur berukuran besar, atau slot T, alur melemahkan kekakuan bagian lokal. Area yang relevan memerlukan penebalan yang tepat untuk perkuatan, dan pengalaman ketebalan untuk pelat datar padat tidak dapat diterapkan secara mekanis.
Banyak pelanggan terjebak dalam dua perangkap seleksi yang umum. Yang pertama adalah mengejar desain ringan berdinding tipis. Hanya akurasi statis tanpa beban yang dipertimbangkan, sedangkan deformasi akibat beban setelah pemasangan komponen bergerak diabaikan. Produk lulus semua pengujian tanpa beban namun mengalami penyimpangan akurasi langsung setelah dimuat ke alat berat. Kendala kedua adalah penebalan yang tidak terbatas, apa pun kondisi muatan di dunia nyata, dengan kesalahpahaman bahwa lebih tebal berarti lebih baik. Bobot produk berlipat ganda, penanganan dan pemasangan menjadi lebih sulit, dan biaya proyek secara keseluruhan meningkat secara drastis. Granit memiliki kepadatan yang tinggi, sehingga setiap penambahan ketebalan puluhan milimeter akan menghasilkan penambahan bobot yang luar biasa, terutama untuk komponen berukuran besar.
Prioritas pemilihan ketebalan bervariasi antar skenario aplikasi. Pelat permukaan granit laboratorium metrologi memuat sampel ringan dan alat ukur dengan beban ringan; deformasi berat sendiri adalah perhatian utama dan ketebalan dapat mengikuti rasio konvensional. Platform gerak motor linier dan basis CMM membawa modul bergerak berkecepatan tinggi dengan dampak dinamis bolak-balik, sehingga margin kekakuan harus dipertahankan dengan peningkatan ketebalan yang moderat. Inspeksi wafer semikonduktor dan platform optik memerlukan kontrol defleksi yang sangat ketat. Selain peningkatan ketebalan, tata letak titik dukungan dioptimalkan untuk mengurangi rentang bebas. Untuk perkakas dasar granit dengan slot T, alur melemahkan bagian pelat; kekakuan lokal pada zona terkonsentrasi alur harus diperiksa dan ketebalan dasar ditingkatkan jika perlu.

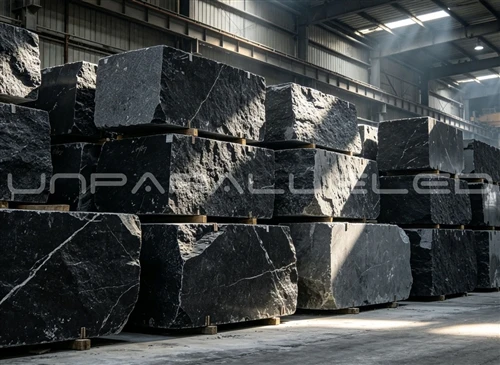

Selain ketebalan pelat dasar, UNPARALLELED juga memberikan saran proses struktural. Untuk skenario yang tidak sesuai untuk penebalan keseluruhan tanpa batas, solusi granit terintegrasi dengan "ketebalan pelat sedang ditambah rusuk penguat" diadopsi. Tulang rusuk penguat bagian bawah yang integral meningkatkan ketahanan terhadap tekukan sekaligus menjaga berat total tetap terkendali. Zona tipis secara lokal dihindari; dijamin ketebalan padat yang cukup untuk bahu slot T dan posisi pemasangan sisipan berulir untuk mencegah retak akibat beban pengikat. Dimensi blok granit mentah yang dapat diproses juga direferensikan untuk menyeimbangkan kemampuan manufaktur dan biaya.
Konfirmasi ketebalan tidak menyelesaikan pemilihan komponen. Prosedur pemesinan harus disesuaikan dengan karakteristik yang berhubungan dengan ketebalan. Untuk dasar granit tebal dan berat, strategi penjepitan sangat penting. Dukungan seragam multi-titik diadopsi; penjepitan satu titik dilarang untuk menghindari tekanan tersembunyi yang disebabkan oleh kekuatan eksternal. Pelat tebal memerlukan siklus penuaan yang lebih lama dibandingkan pelat tipis untuk melepaskan tegangan secara menyeluruh guna mencegah deformasi selanjutnya. Untuk proyek-proyek utama, pemeriksaan ulang defleksi di bawah beban simulasi dilakukan dalam inspeksi produk jadi selain uji kerataan tanpa beban untuk mengevaluasi kinerja deformasi yang dibebani.
Tidak ada formula universal untuk pemilihan ketebalan dasar granit, dan lebih tebal tidak selalu lebih baik. Didukung oleh standar tiga sistem ISO dan kemampuan pengujian berkualifikasi CNAS, UNPARALLELED Group terlibat dalam fase penyesuaian awal. Evaluasi komprehensif meliputi bentang, beban, mode dukungan, alur struktural dan kondisi kerja dilakukan untuk merekomendasikan rentang ketebalan yang wajar. Produk ini menyeimbangkan stabilitas kekakuan, bobot produk, dan anggaran proyek serta memberikan solusi berbahan dasar granit yang andal untuk peralatan presisi.
